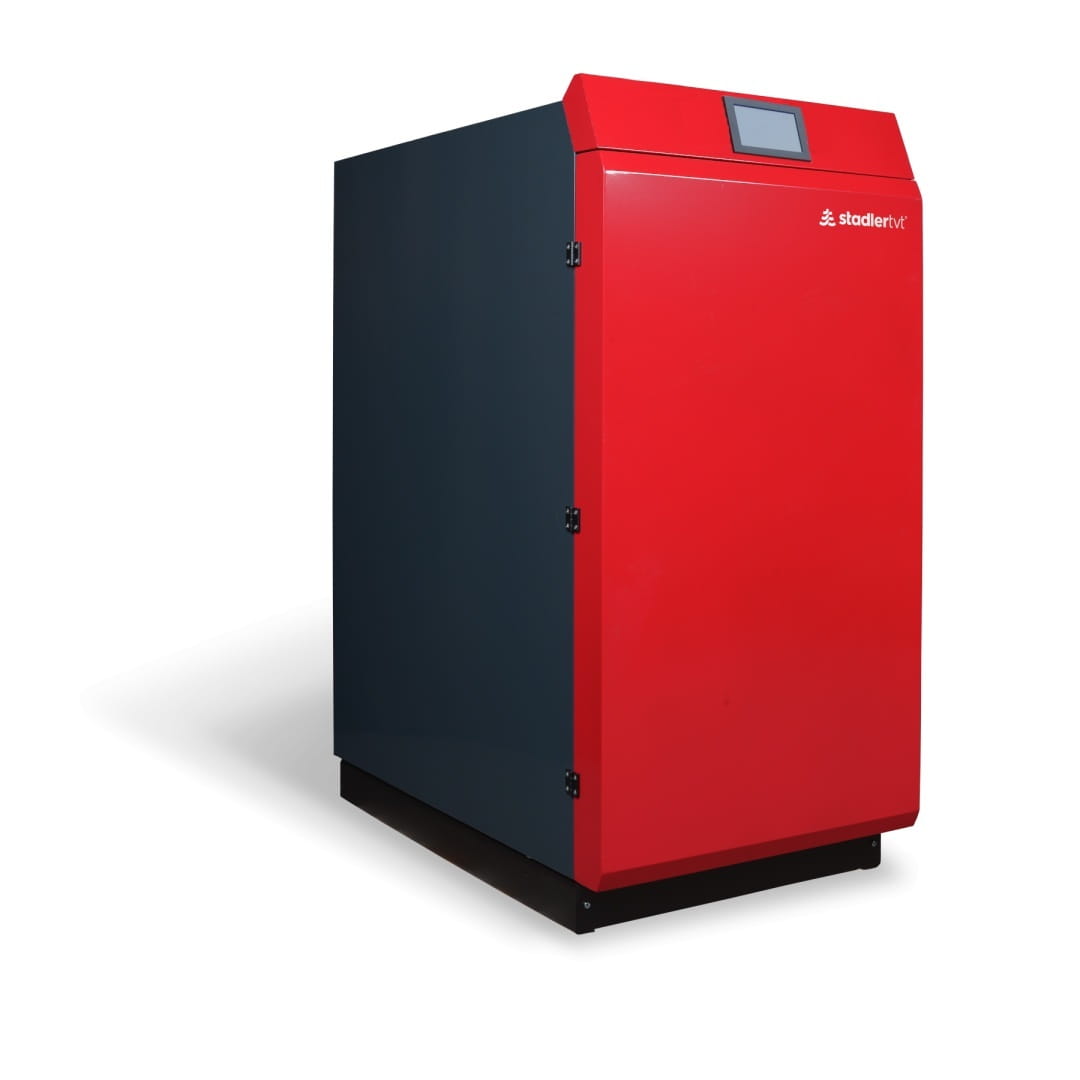

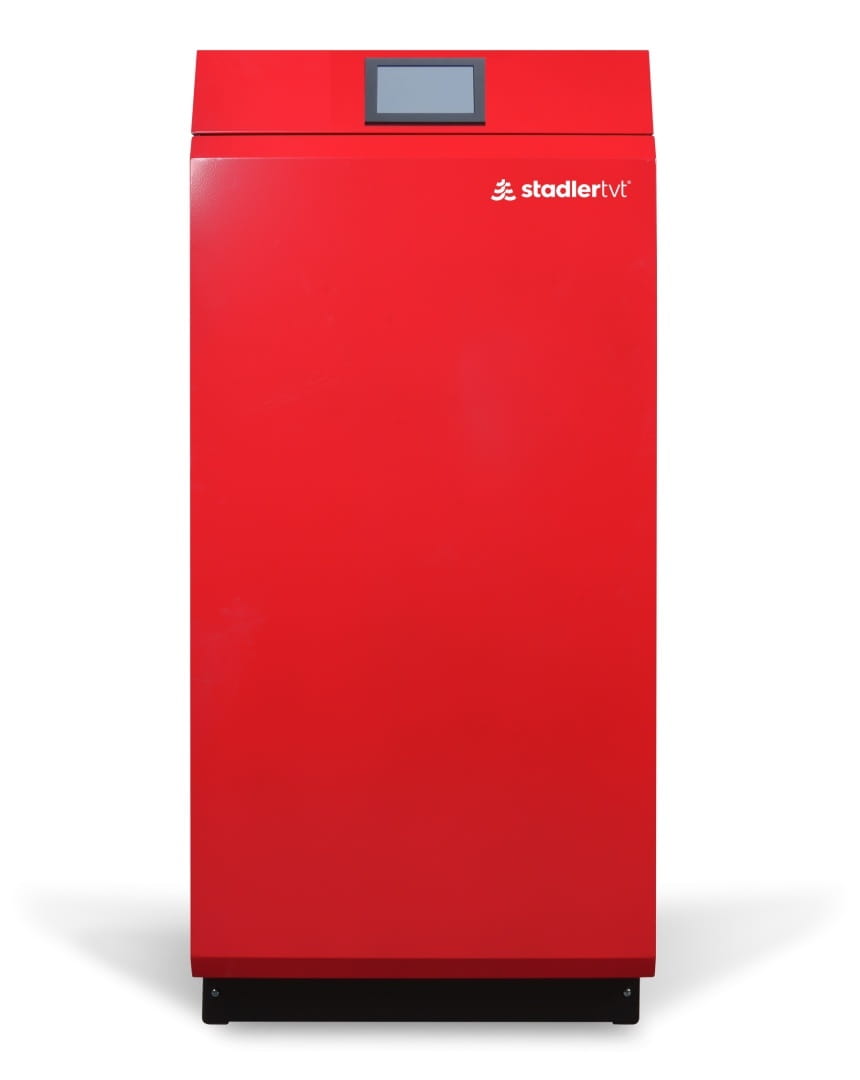

Kocioł na Zgazowanie Drewna Stadler TR 25kW

 Kocioł Stadler TR to flagowy model w ofercie kotłów na zgazowanie drewna firmy Stadler TVT, produkowany przez słoweńską firmę Montv, Bazuje na licencji i konstrukcji wywodzącej się z Niemiec. Model TR stanowi najwyższą półkę jakościowąw gamie Stadlera.

• Różnice pomiędzy modelem TR a GT

  • Konstrukcja:Wykonany ze stali o grubości 7 mm, co przekłada się na solidność i znaczną wagę kotła wynoszącą 720 kg
  • Komora Załadowcza:Posiada bardzo dużą komorę o pojemności 145 litrów, co pozwala na ładowaniekawałków drewna o długości do około 55 cm, Drzwiczki załadowcze są duże i umieszczone z przodu dla wygody.

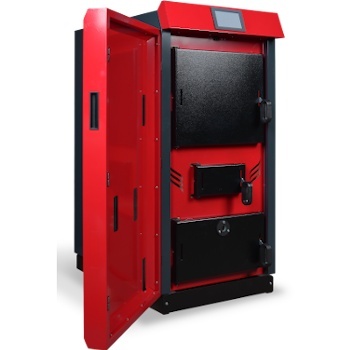

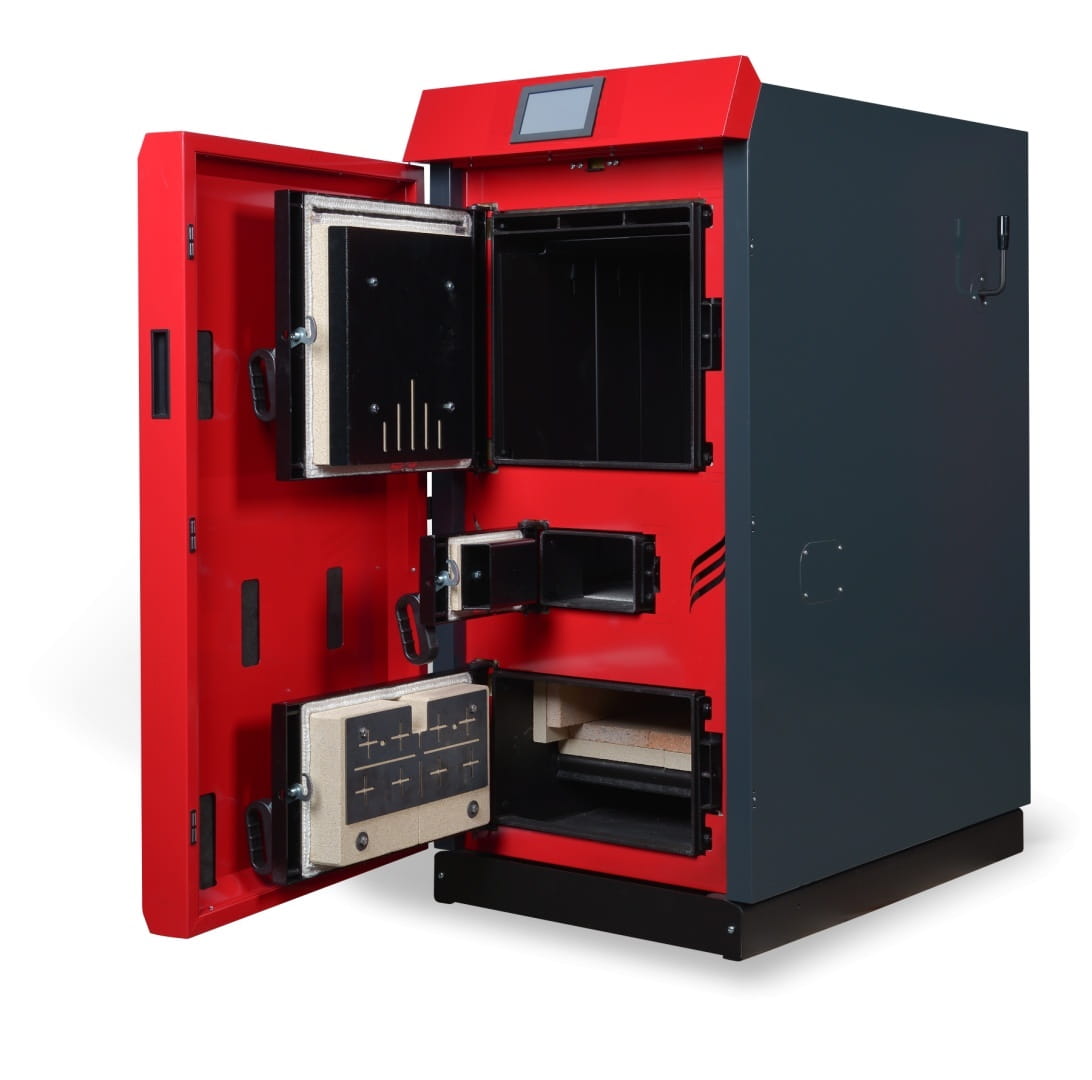

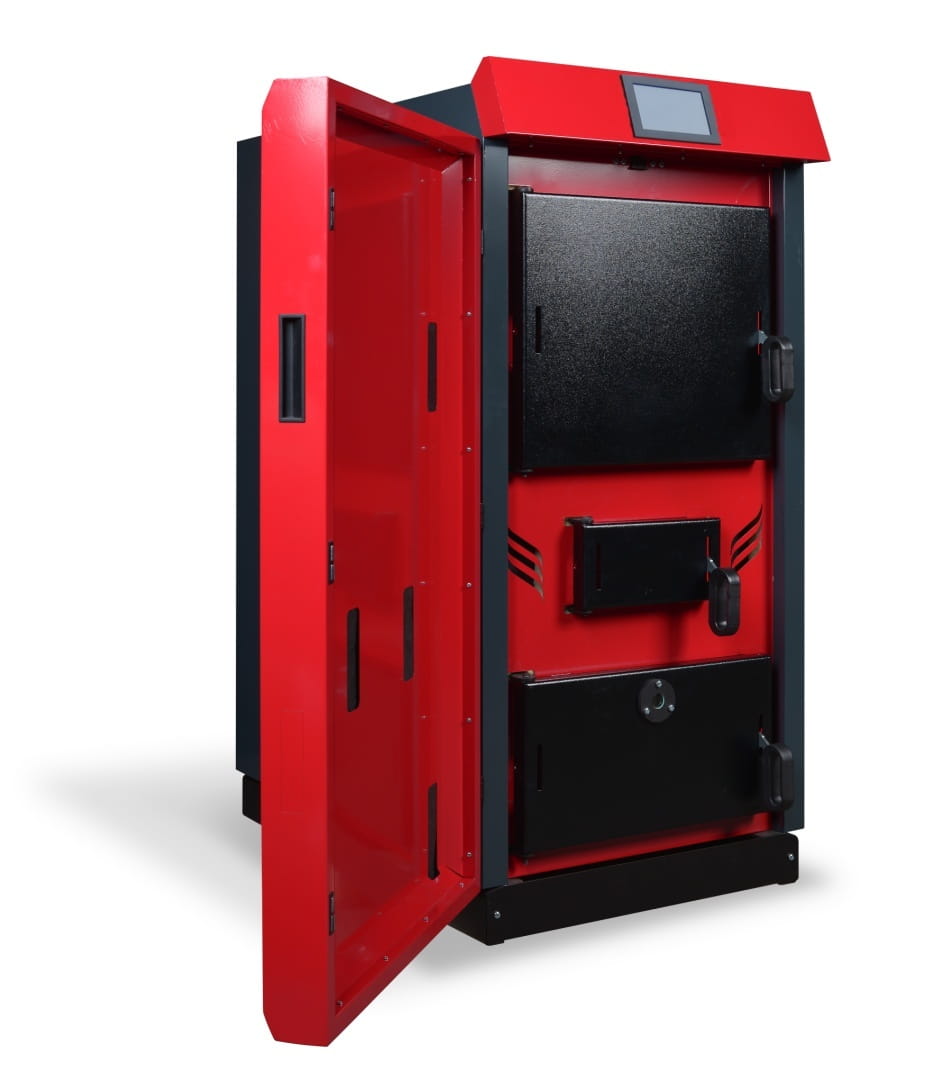

  • Drzwiczki:Kluczową różnicą jest możliwość odwrócenia drzwiczek załadowczych(otwieranie na lewo lub prawo), co można zrobić na miejscu instalacji, Kocioł TR ma również dodatkowe, środkowe drzwiczki, ułatwiające rozpalanie i czyszczenie paleniska. Posiada też wizjer, przez który można obserwować płomień.
  • Sterowanie Powietrzem: Proces spalania jest wysoce precyzyjnie kontrolowany automatycznie w oparciu o odczyty z sondy Lambda. W modelu TR regulacja powietrza pierwotnego i wtórnego odbywa się za pomocą dwóch niezależnych siłowników.
  • Palnik:Konstrukcja palnika jest identyczna jak w modelu GT, zbudowana z żeliwa, betonu i szamotu, zapewniając te same sprawdzone właściwość.
  • Sterownik: Wy korzystuje ten sam standardowy, dotykowy sterownik produkcji Montiv/Standler, co w modelu GT.

    Sterownik  w języku polskim, oferuje sterowanie pogodowe i obsługuje standardowo jeden obwód mieszany, CWO i bufor, z możliwością płatnej rozbudowy o dwa dodatkowe obwody mieszane.

    • Wygoda Użytkowania: Posiada kanał odciągowy, który minimalizuje zadymienie przy dokładaniu drewna. Możliwe jest dołożenie opcjonalnej zapalarkido drewna (z lewej lub prawej strony, możliwość instalacji później). Czyszczenie wymiennika ciepła (rurowego z turbulatorami) odbywa się półautomatycznieza pomocą rączki. Wszystkie przyłącza (hydrauliczne, kominowe, elektryczne) są umieszczone z tyłukotła dla estetyki instalacji.

    • Przyłącze Kominowe: Jest na sztywno z tyłuurządzenia, w przeciwieństwie do ruchomego wylotu w modelu GT. Minimalna średnica komina to 150 mm, musi być odporny na wilgoć i wyposażony w regulator ciąg.
    • Lista ZUM i Gwarancja: Kocioł Stadler TR (producent Monti) znajduje się na Liście ZUMi kwalifikuje się do dofinansowania

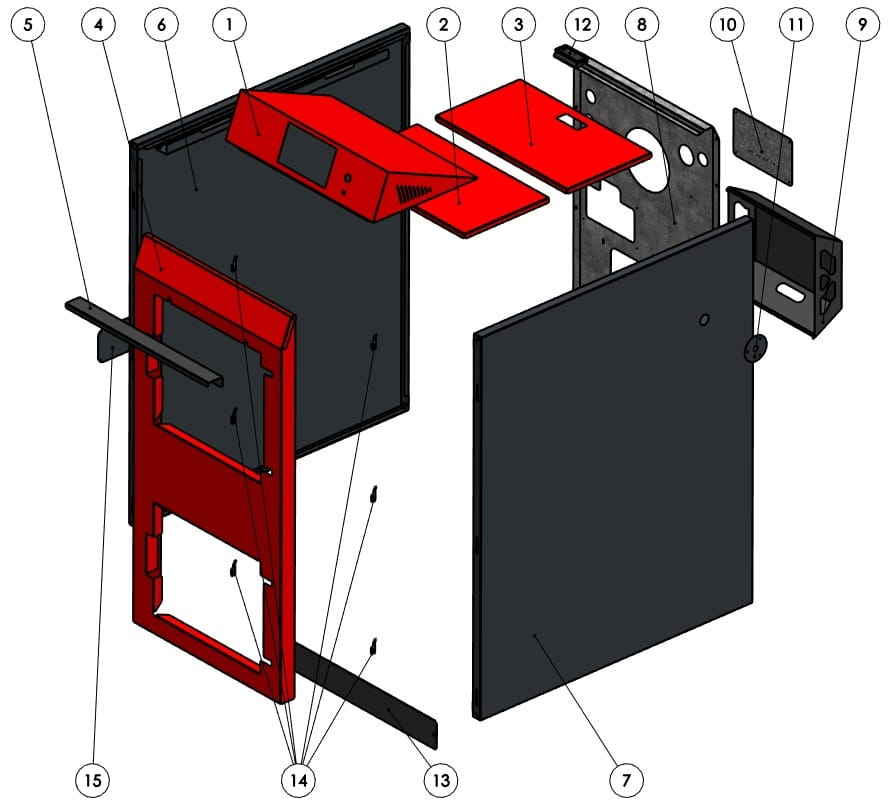

  1.Wyświetlacz / Sterownik

  2.i3. Wewnętrzne płyty / elementy konstrukcyjne komory spalania lub wymiennika

  4. Górny panel / pokrywa

  5. Lewy panel boczny

  6. Wewnętrzny element konstrukcyjny / ścianka boczna korpusu kotła.

  7. Prawy panel boczny obudowy kotła.

  8. Tylny panel korpusu kotła.

  9,10i11.  Elementy montażowe i strukturalne związane z tylnym przyłączem kotła.

  12. Wewnętrzny element umieszczony w górnej, tylnej części kotła

  13. Przedni dolny panel / osłona kotła.

  14.Elementy mocujące / szpilki.

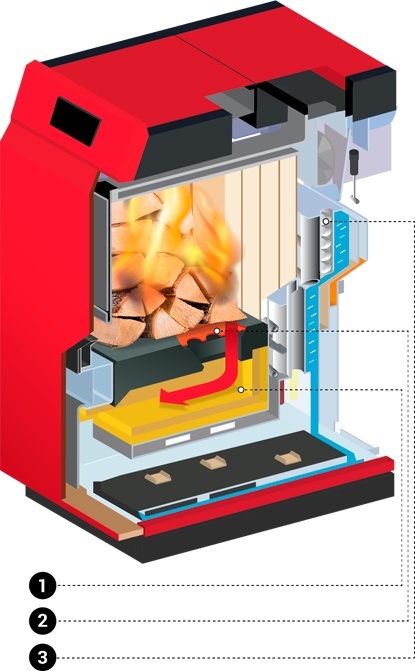

  1. Ten element wskazuje na górną część komory spalania, gdzie umieszczane jest drewno do zgazowania. Jest to miejsce załadunku paliwa, które następnie opada na palnik poniżePodsumowując, Stadler TR to solidne, rozbudowane urządzenie z wieloma funkcjami ułatwiającymi obsługę i zapewniającymi precyzyjne spalanie, przeznaczone dla bardziej wymagających użytkowników, którzy cenią sobie najwyższą jakość wykonania i komfort użytkowania w tej klasie cenowej.
  2. Ten element wskazuje na palnik, a dokładniej strefę zgazowania i pierwotnego spalania. To tutaj, pod wpływem wysokiej temperatury i kontrolowanego dopływu powietrza, drewno ulega procesowi zgazowania, a powstały gaz drzewny jest spalany. Palnik w kotłach Stadler TR jest wykonany z żeliwa, betonu i szamotui posiada żeliwną dyszę. Jest to też miejsce, które można obserwować przez wizjer.
  3. Ten element wskazuje na dolną część komory spalania, która służy głównie jako strefa gromadzenia popiołu. Zgodnie ze źródłami, popiół zbiera się w tej dolnej części i należy go regularnie usuwać.



  MODEL	TR 20	TR 25	TR 30
  Moc nominalna [kW]	20	25	30
  Moc minimalna [kW]	6	7,5	9
  Sprawność kotła przy mocy znamionowej [%]	93	93	93
  Objętość komory załadowczej [l]	145	145	145
  Szerokość i wysokość drzwi ładunkowych [mm]	430 × 400
  Objętość wody w kotle [l]	193	193	193
  Przyłącze kominowe [mm]	150	150	150
  Dopuszczalne ciśnienie robocze [bar]	3	3	3
  Wymagany ciąg kominowy [Pa]	12	12	15
  Maks. temperatura robocza [°C]	80	80	80
  Masa kotła [kg]	95	95	95
  Zalecany rozmiar bufora [l/kW]	55	55	55
  Wysokość × szerokość × głębokość kotła [mm]	1.500 × 695 × 1.240
  Głębokość kotła przy otwartych drzwiach [mm]	1.850	1.850	1.850
  Głębokość komory załadowczej [mm]	560	560	560
  Wysokość przyłącza komina [mm]	1.010	1.010	1.010
  Przyłącze zasilania [R"]	5/4	5/4	5/4
  Przyłącze powrotu [R"]	5/4	5/4	5/4
  Przyłącze napełniania-rozładowania [R"]	5/4	5/4	5/4
  Przyłącze zabezpieczenia termicznego [R"]	3/4	3/4	3/4
  Połączenie elektryczne	230 V +10/-15%/50 Hz 200 W do pracy; 400 W do zapłonu
  Grubość blachy [mm]	7

  Podsumowując, Stadler TR łącza komina [mmto solidne, rozbudowane urządzenie z wieloma funkcjami ułatwiającymi obsługę i zapewniającymi precyzyjne spalanie, przeznaczone dla bardziej wymagających użytkowników, którzy cenią sobie najwyższą jakość wykonania i komfort użytkowania w tej klasie cenowej.
